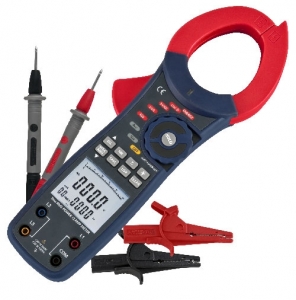

XL-MessProfi Nr.1

Interner Datenspeicher, USB-Schnittstelle und Software
Leistungsmessung für bis zu 3-Phasen / Energiemessgerät / TRMS

Der XL-MessProfi Nr.1 ist ein vielseitig einsetzbares Messgerät zur Bestimmung der Leistungsaufnahme sowie des Energieverbrauchs. Neben der Messung von Wechselströmen und Spannungen kann dieser XL-MessProfi Nr.1 auch die momentane Leistungsaufnahme in Ein- und Drei-Phasen Netzen sowie den Energieverbrauch (kWh) in einphasigen Netzen bestimmen. Weiterhin wird auch der Phasenverschiebungswinkel und der Leistungsfaktor auf dem großen Display mit Hintergrundbeleuchtung angezeigt. Dieser XL-MessProfi Nr.1 ermöglicht somit eine schnelle und einfache Einschätzung der Leistungsaufnahme und des Energieverbrauchs von Maschinen und Anlagen. Die kompakten Abmessungen und das robuste Kunststoffgehäuse erlauben einen mobilen Einsatz von dem Service-Techniker oder Ingenieur vor Ort. Im internen Datenspeicher des XL-MessProfi Nr.1 können einzelne Datensätze zur späteren Ansicht abgespeichert werden. Weiterhin ermöglicht die integrierte USB-Schnittstelle die Online-Übertragung von aktuell gemessenen Werten auf den PC, wo diese als Grafik oder Tabelle angezeigt werden.

Leistungsmessung:

• Wirkleistung (kW)
• Scheinleistung (kVA)
• Blindleistung (kVAR)
• Leistungsfaktor (cos φ)
• Phasenwinkel
• Wirkenergie-Zähler (kWh)
• Messwertspeicher

• Spannung (TRMS)
• Strom (TRMS)
• Frequenz
• 99-Punkt-Datenlogger auf Display anzeigbar
• Min (Minimal), Max (Maximal) und Data-Hold
• automatische Bereichswahl

Technische Daten Spannung (AC/TRMS, 50 ... 200 Hz) 100 / 400 / 750  V; ± (1,2 % + 5 dgt.) Strom (AC/TRMS, 50 ... 200 Hz) 40 / 100 / 400  / 1000 A ; ± (2,0 % + 5 dgt.) Wirkleistungsmessung 4 ... 750 kW ; ± (3,0 % + 5 dgt.) Scheinleistungsmessung 4 ... 750 kVA ; ± (3,0 % + 5 dgt.) Bindleistung 4 ... 750 kVAr ; ± (3,0 % + 5 dgt.) Wirkenergie (KWh-Zähler) 1 ... 9999 kWh; ± (3,0 % + 2 dgt.) Leistungsfaktor (cos φ)
bei  > 10 A und > 45 V 0,3 ... 1  induktiv u. kapazitiv ; ± (0,02 + 2 dgt.) Phasenwinkel 0 ... 90°; ± 2,0° Frequenz 50 ... 200 Hz ; ± (0,5 % + 5 dgt.) interner Speicher 99 Messwerte Display 9999 Counts mit analog Bargraph, Hintergrundbeleuchtung Betriebsspannung 9 V Block Batterie Abmessungen (B x T x H) 105 x 47 x 294 mm Gewicht 495 g Überspannungskategorie CAT IV 600 V, CAT III 1000 V

Lieferumfang

 1 x XL-MessProfi Nr.1

 4 x Testleitung

 4 x Krokoklemme

 2 x Messspitzen

 1 x USB Interface Kabel

 1 x PC-Software

 1 x 9 V Block-Batterie

 1 x Transporttasche

 1 x Bedienungsanleitung
